Rørinspeksjonskamera
Rørinspeksjon
I dag stilles det stadig strengere krav til eiere av ledningsnett gjennom de respektive sektorregelverkene og nasjonale mål for vann og helse. For å sikre kontroll og oversikt over tilstanden på rørsystemer er det avgjørende å ha tilgang til pålitelige metoder og verktøy. Ved rørinspeksjon er målet å dokumentere om det foreligger skader, identifisere skadetype og vurdere omfanget. Alle som eier eller forvalter ledningsnett har derfor behov for regelmessig inspeksjon. Med et rørinspeksjonskamera av høy kvalitet kan du utføre effektive inspeksjoner i tråd med gjeldende bransjekrav. Utforsk Dacons brede utvalg av inspeksjonskameraer – og ta kontakt med oss for et skreddersydd tilbud.
Hva er et rørinspeksjonskamera?
Et rørinspeksjonskamera er et essensielt verktøy for fagfolk som arbeider med inspeksjon, vedlikehold og tilstandsvurdering av rørsystemer. Kameraet gjør det mulig å utføre visuelle inspeksjoner inne i rør og ledninger, og gir presis informasjon om blant annet blokkeringer, lekkasjer, sprekker, slitasje og korrosjon – uten behov for graving eller andre invasive inngrep.
Teknologien brukes i en rekke bransjer der driftssikkerhet, dokumentasjon og forebyggende vedlikehold er avgjørende. Innen vann‑ og avløpssektoren benyttes rørinspeksjonskameraer til inspeksjon av kloakkrør og vannledninger, hvor de bidrar til å avdekke tette rør, skader og avvik som ellers kan føre til kostbare reparasjoner eller driftsstans.
I industriell sammenheng brukes rørinspeksjonskameraer til overvåking og inspeksjon av rørledninger i fabrikker, kraftverk og prosessanlegg. Her spiller kameraene en viktig rolle i å sikre effektiv drift, redusere risiko for feil og opprettholde høye sikkerhetsstandarder.
I bygg‑ og anleggsbransjen benyttes rørinspeksjonskameraer for å kontrollere rørsystemer i nye og eksisterende bygninger. Dette bidrar til korrekt installasjon, kvalitetssikring og forebygging av fremtidige problemer. Innen olje‑ og gassindustrien er rørinspeksjonskameraer et viktig verktøy for inspeksjon av både underjordiske og overjordiske rørledninger, hvor nøyaktig tilstandsvurdering er avgjørende for sikker og effektiv drift.
Samlet sett gir rørinspeksjonskameraer et solid beslutningsgrunnlag, forbedret sikkerhet og mer kostnadseffektivt vedlikehold på tvers av ulike bransjer.
Teknologien bak et rørinspeksjonskamera
Et moderne rørinspeksjonskamera er basert på avansert teknologi som gjør det mulig å utføre presise inspeksjoner under krevende og utfordrende forhold. Kameraene er vanligvis utstyrt med høykvalitets CCD‑ eller CMOS‑sensorer som gir skarpe bilder med høy oppløsning, ofte i HD‑kvalitet. Dette sikrer god detaljgjengivelse og et solid grunnlag for nøyaktig vurdering av rørets tilstand.
For å oppnå optimal sikt inne i rørene er kameraene utstyrt med integrerte LED‑lys som gir jevn og kraftig belysning, selv i totalt mørke omgivelser. Dette er avgjørende for å kunne identifisere sprekker, slitasje, avleiringer og andre avvik.
Fleksible stakekabler, som kan leveres i lengder fra 10 meter til godt over 100 meter, gir tilgang til vanskelig tilgjengelige områder i rørsystemet. Kameraene er konstruert for å være fullt vanntette og ofte også oljebestandige, med høy kapslingsgrad – typisk IP68 – som gjør dem godt egnet for bruk i røffe og krevende miljøer.
Mange rørinspeksjonskameraer er utstyrt med roterende kamerahoder med pan‑ og tilt‑funksjon, noe som muliggjør full inspeksjon av hele rørveggen. Dette gir bedre oversikt, høyere presisjon og mer pålitelige inspeksjonsresultater.
Lang batterilevetid eller mulighet for kontinuerlig strømtilkobling sikrer at inspeksjoner kan gjennomføres effektivt og uten avbrudd – en viktig faktor for høy produktivitet og kostnadseffektiv drift.
Kummert
– det profesjonelle valget for presis og effektiv rørinspeksjon
Når kvalitet, presisjon og driftssikkerhet er avgjørende, velger fagfolk Kummert. De avanserte rørinspeksjonssystemene er utviklet for profesjonell bruk og leverer skarp bildekvalitet, stabile måleresultater og en effektiv arbeidsflyt – selv under krevende forhold.
Kummert bygger sine løsninger på en robust og modulbasert plattform som gir maksimal fleksibilitet. Stakekabler, kamerahoder og traktorløsninger kan kombineres etter behov, slik at systemet alltid tilpasses rørdimensjon, tilkomst og inspeksjonskrav. Høyoppløselige kamerahoder gir klare og detaljerte bilder, mens intelligent belysning sikrer optimal lyssetting i både små og store rør.
Den kraftige og brukervennlige can3D inspeksjonsprogramvaren er utviklet for effektiv dokumentasjon og rapportering. Intuitiv betjening, automatisk registrering og fleksible rapportmaler gjør det enkelt å levere profesjonelle og standardiserte inspeksjonsrapporter – raskt og presist.
I tillegg til visuell inspeksjon tilbyr Kummert‑systemene effektive verktøy for kartlegging av rørledninger. Ved hjelp av integrerte målefunksjoner, posisjonsregistrering og intelligent programvare kan rørforløp dokumenteres nøyaktig med lengde, retning og geometri. Dette gir et pålitelig grunnlag for oppdatering av kartverk, nettverksdokumentasjon og videre planlegging av drift og vedlikehold.
Kombinasjonen av høyoppløselige kamerabilder, presis lengdemåling og systematisk registrering av funn gjør det mulig å identifisere rørtraséer, forgreninger og tilkoblingspunkter med høy nøyaktighet. Resultatet er bedre oversikt over eksisterende ledningsnett, redusert usikkerhet i prosjekter og et sterkere beslutningsgrunnlag for rehabilitering og utbedring.
Kummert gir dermed ikke bare detaljert innsikt i rørens tilstand – men også strukturert og dokumentert kartlegging av rørledningsnettet som helhet.
Solid konstruksjon, slitesterke materialer og kvalitetskomponenter sikrer høy driftsstabilitet og lang levetid. Kummert er et inspeksjonssystem du kan stole på, dag etter dag, i krevende feltarbeid.
Derfor velger profesjonelle Kummert:
- Overlegen bildekvalitet kombinert med kraftig og intelligent belysning
- Modulbasert system som enkelt tilpasses alle typer oppdrag
- Robust design utviklet for krevende arbeidsforhold
- Presis dokumentasjon og effektiv rapporteringsprogramvare
- Høy driftssikkerhet og lang levetid
Kummert er mer enn et stakekamera – det er et komplett rørinspeksjonssystem for profesjonelle brukere som stiller høye krav til kvalitet, effektivitet og pålitelighet i alle ledd.
Rausch Comfort
Rausch Comfort er en inspeksjonsbil med basis i ELKA 600 HD kombinert med Rausch-TAB. Med dette oppsettet vil man kunne gjennomføre rørinspeksjon av hovedledninger fra 100-3000mm med lengder opp til 300m. Dette systemet kan kombineres med traktorene FW135 (Ø135-3000mm) og FW90 (Ø100-600mm).
ELKA 600 HD er den komplette kabeltrommel tilpasset for bruk i en inspeksjonsbil. Kabeltrommelen kombinert med styrepanelet Rausch-TAB har kapasitet på 300m kobberkabel. HD modellen har integrert 8″ LCD monitor og LED arbeidsbelysning. Takket være avrullingsmekanismen, teleskopisk svingarm og integrert kjedevinsj med en kjedelengde på 20m for løft og senking av kamera og traktor, er ELKA skreddersydd for ulike brukerkrav. Den styres med en fjernkontroll og sikres med en elektrisk trommelbrems. På forespørsel kan Rausch Premium utvides til også å inkludere kuminspeksjon.
Rausch-TAB styrepanel kombineres med flere av systemene fra Rausch; Omicron, Cubix 300 og Elka 600 HD. Den inkluderer multifunksjonelle joysticker, 12″ berøringsskjerm, integrert PC med Windows 10, tilpasset programvare og inn-/utganger. Styrepanelet kan enkelt monteres/demonteres for også å knyttes til skjermoppsett i et kontor.
Hva er fordelene med rørinspeksjonskamera?
Rørinspeksjonskameraer gir en rekke viktige fordeler ved inspeksjon og tilstandsvurdering av rørsystemer. Først og fremst gir de presis og pålitelig visuell dokumentasjon som gjør det mulig å identifisere og lokalisere feil og skader raskt og effektivt, uten behov for omfattende graving eller destruktive inngrep.
Tidlig avdekking av problemer bidrar til betydelige kostnadsbesparelser, da mindre skader kan utbedres før de utvikler seg til større og mer kostbare reparasjoner eller utskiftninger. Samtidig reduseres behovet for graving og inngrep i omgivelser, noe som beskytter eiendom, infrastruktur og miljø.
Bruk av rørinspeksjonskameraer er også svært tidsbesparende. Rask og nøyaktig identifisering av problemområder gir kortere inspeksjonstid og mer målrettede reparasjoner, noe som reduserer nedetid og forstyrrelser i driftssystemene.
Samlet sett gir rørinspeksjonskameraer bedre beslutningsgrunnlag, økt driftssikkerhet og mer kostnadseffektivt vedlikehold.
Valg av inspeksjonskamera
Rørinspeksjonskameraer er et avgjørende verktøy for å kartlegge behov for utbedring og vedlikehold, samt for å avdekke feil og skader i rørsystemer. En grundig rørinspeksjon gir dokumentasjon på om det foreligger skader, hvilken type skade det er, og hvordan funnene kan kvantifiseres og vurderes videre.
Valg av riktig inspeksjonsutstyr er avgjørende og må tilpasses formålet med inspeksjonen, rørgeometri, dimensjoner og lengde. For å oppnå optimal visuell inspeksjon må rørinspeksjonskameraet tilfredsstille strenge krav til bildekvalitet, funksjonalitet og dokumentasjon. Kamerahodets digitale egenskaper, samt muligheten for presis måling og systematisk registrering av funn, er sentrale faktorer for en vellykket inspeksjon.
Fremdriftsmetode – enten som stakekamera, traktorfremført system eller spesialkonfigurasjon – velges basert på inspeksjonstype og rørets utforming. Ved å kombinere avansert funksjonalitet med modulær design kan rørinspeksjonen optimaliseres både teknisk og operativt.
Fleksible løsninger fra ledende produsenter
Dacon leverer rørinspeksjonssystemer fra anerkjente og veletablerte produsenter som Kummert, Rausch og Waygate Technologies. Vårt produktspekter dekker et bredt spekter av inspeksjonsbehov – fra enkle visuelle kontroller til avanserte, målbare og dokumenterte tilstandsvurderinger.
Vi bistår deg med å finne riktig kamera og systemløsning basert på dine krav, applikasjoner og rammebetingelser.
Rørinspeksjon i krevende og regulerte bransjer
Godt planlagt og dokumentert vedlikehold er en nøkkelfaktor for effektiv drift og reduserte livssykluskostnader. I dag stilles det høye krav til både inspeksjonsutstyr, personell, utførelse og rapportering, da resultatene fra rørinspeksjoner danner grunnlaget for tilstandsvurderinger som påvirker videre drift og investeringer.
Mange bransjer må også forholde seg til spesifikke standarder og regelverk. Flere av rørinspeksjonskameraene Dacon leverer har inspeksjonsprogramvare med integrerte standarder, noe som sikrer enhetlig, korrekt og sporbar gjennomføring av inspeksjonene.
Med lang erfaring innen leveranse av rørinspeksjonsløsninger bistår Dacon kunder i en rekke ulike bransjer, blant annet:
- Transport
- Energi
- Offshore
- Prosessindustri
- Vann og avløp
- Forsvar
Rausch Mobile
Rausch Mobile består av motorisert kabeltrommel CUBIX 300 med styrepanel Rausch-TAB. Dette systemet kan kombineres med traktorene FW135 (Ø135-3000mm) og FW90 (Ø100-600mm).
Den motoriserte kabeltrommelen CUBIX 300 er stabil, sikret ved hjelp av en elektrisk og manuell bremsefunksjon og er enkel å transportere takket være de integrerte bærehåndtakene. Kontrollpanelet inkluderer et display og betjeningsknapper. Kan også leveres med fjernkontroll.
Styrepanelet Rausch-TAB inkluderer multifunksjonelle joysticker, 12″ berøringsskjerm, integrert PC med Windows 10, tilpasset programvare og inn-/utganger. Styrepanelet kan enkelt monteres/demonteres for også å knyttes til skjermoppsett i et kontor.

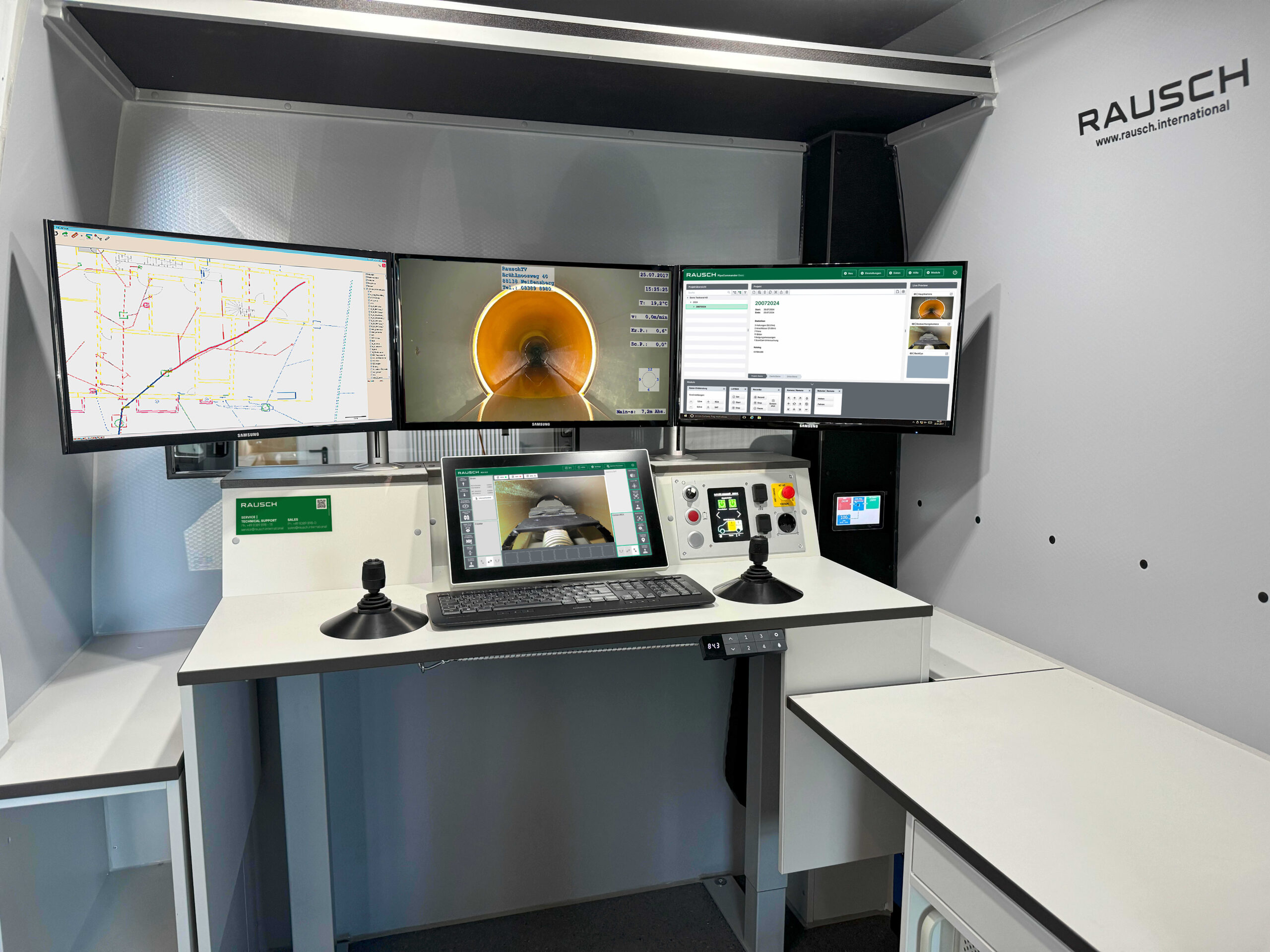

Rausch Premium
Rausch Premium er en fullt integrert inspeksjonsbil i Full HD versjon med komplett kontor og ELKA 600 HD system. Denne kombinasjonen øker kapasiteten opp til 600m kabel lengde og rørdiameter opp til 3000mm.
Kontoret er optimalisert med essensielle funksjoner som digital overlay-teknologi for visning av inspeksjonsdata, systemstyring via pc med blant annet 15” berøringsskjerm og en 24” videomonitor i Full HD sørger for nøyaktig opptak og dokumentasjon av inspeksjonen, samt to multifunksjonelle joysticker for styring av kamera og traktor.

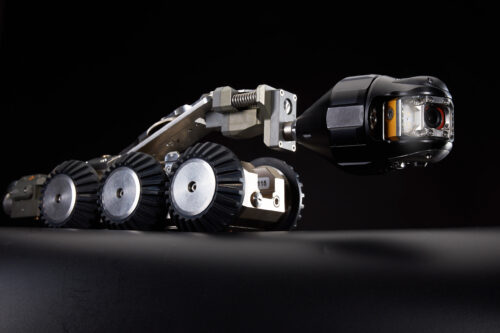

ELKA 600 HD kombinerer kabeltrommel med integrert kjedevinsj, teleskop svingarm, og sørger for en enorm rekkevidde med kabellengde opp 500m som standard. Traktoren FW90 er tilpasset for inspeksjon av rørdiameter fra 100mm opp til 600mm. Denne allrounderen har 6-hjuls drev og høy vekt for optimal trekkraft.
FW135 er traktoren tilpasset for de store rørdiameter fra 135mm opp til 3000mm. Denne modellen kan bygges enkelt om til et satellittsystem.
Både FW90 og FW135 kombineres med ulike kamerahoder med forskjellige egenskaper avhengig av applikasjon. Man kan velge mellom et rikt utvalg av tilleggsutstyr.
Les mer om Rausch PREMIUM her.
Rausch Basic

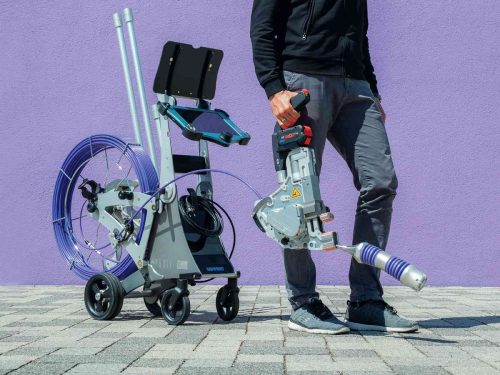

Rausch Basic er et allsidig inspeksjonssystem som gir maksimal fleksibilitet i felt, med enkel og rask omkonfigurering mellom stakekamera og traktorfremført kamerautstyr. Systemet kombinerer Rausch-Tab styrepanel med enten Omicron Push-modul eller Omicron Drive-modulen. Omicron rammeverk inkluderer store transporthjul og sammenleggbart håndtak og brakett for styrepanelet.
Omicron push er et utmerket stakekamera utviklet for inspeksjon av rør med diameter fra 50mm. Systemet kombineres sømløst med dreie‑/svingkameraene KS 40 og KS 60, eller det rettsøk kameraet SAT 42 med korrekt bildeorientering, og gir pålitelig og presis inspeksjon selv i små rørdimensjoner.
Med stakekabel på opptil 80 meter, tilgjengelig i ulike stivheter, gir Omicron Push høy fleksibilitet i felt. Systemet leveres med innebygd lengdemåling med millimeteroppløsning samt nøyaktig bestemmelse av rørdiameter. For utvidet funksjonalitet kan Omicron Push enkelt oppgraderes med LATRAS for måling av xyz koordinater i stikkledninger.
Omicron Drive er en kraftig og presis løsning for traktorfremført rørinspeksjon, utviklet for inspeksjon av rør dimensjon fra 100mm med opptil 200 meters lengde. Systemet kombineres med FW 90 traktor og KS 40‑ eller KS 60‑kamerahoder, og gir utmerket bildekvalitet og pålitelig inspeksjon i krevende ledningsnett.
Manuell kabelføring og ergonomisk sveiv gir operatøren full kontroll under inspeksjonen, samtidig som systemet tilbyr nøyaktig lengdemåling med millimeteroppløsning. Omicron Drive er et effektivt og robust valg for profesjonelle brukere som krever presisjon, driftssikkerhet og effektiv arbeidsflyt i felt.
Rausch BASIC leveres også som EX‑godkjent system for sone 1.
Les mer om Rausch BASIC her.
Vi har utstyret
Vi hjelper til med valg av rett rørinspeksjonskamera, og tilbyr det instrumentet som vil kunne oppfylle de krav som stilles.
