Dolphicam Tilleggsutstyr

Godt utvalg av utbyttbare Kontaktsåler (Delay Line) og verktøy for kartlegging av større områder. Kontaktsåler for ulike rørdimensjoner er også tilgjengelig.

Bilder

Tekniske spesifikasjoner
DELAY LINE AQUALENE 320 12mm

Avtagbar Kontaktsåle til bruk sammen med TRM uten fast kontaktsåle.
Lydhastighet 1569 m/s
Dempning 0.33dB/mm (5MHz)
Hardhet 0.15dB/mm Shore A = 35
Akustisk impedans 1.55Mrayl
Dimensjon: B x L x H / 40 x 40 x 12mm (uten monteringsbrakett)

Kompatibel med:
• TRM-EA-1.50MHz (testet på vindturbinblader, GFRP rør)
• TRM-BE-2.50MHz
• TRM-AE-3.50MHz
• TRM-CH-6.00MHz
• TRM-DD-8.00MHz
• TRM-DC-10.00MHz

DELAY LINE REXOLITE 12mm

Avtagbar Kontaktsåle til bruk sammen med TRM uten fast kontaktsåle.
Lydhastighet 2304 m/s
Dempning 0.33dB/mm (5MHz)
Hardhet solid
Materialtype Plastbasert
Akustisk impedans 2.5Mrayl
Dimensjon: B x L x H / 40 x 40 x 12mm (uten monteringsbrakett)

Kompatibel med:
• TRM-EA-1.50MHz (testet på vindturbinblader, GFRP rør)
• TRM-BE-2.50MHz
• TRM-AE-3.50MHz
• TRM-CH-6.00MHz
• TRM-DD-8.00MHz
• TRM-DC-10.00MHz

DELAY LINE AQUALENE 320 8mm

Avtagbar Kontaktsåle til bruk sammen med TRM uten fast kontaktsåle.
Lydhastighet 1569 m/s
Dempning 0.33dB/mm (5MHz)
Hardhet 0.15dB/mm Shore A = 35
Akustisk impedans 1.55Mrayl
Dimensjon: B x L x H / 40 x 40 x 12mm (uten monteringsbrakett)

Kompatibel med:
• TRM-EA-1.50MHz (testet på vindturbinblader, GFRP rør)
• TRM-BE-2.50MHz
• TRM-AE-3.50MHz
• TRM-CH-6.00MHz
• TRM-DD-8.00MHz
• TRM-DC-10.00MHz

DELAY LINE REXOLITE 8mm

Avtagbar Kontaktsåle til bruk sammen med TRM uten fast kontaktsåle .
Lydhastighet 2304 m/s
Dempning 0.33dB/mm (5MHz)
Hardhet solid
Materialtype Plastbasert
Akustisk impedans 2.5Mrayl
Dimensjon: B x L x H / 40 x 40 x 12mm (uten monteringsbrakett)

Kompatibel med:
• TRM-EA-1.50MHz (testet på vindturbinblader, GFRP rør)
• TRM-BE-2.50MHz
• TRM-AE-3.50MHz
• TRM-CH-6.00MHz
• TRM-DD-8.00MHz
• TRM-DC-10.00MHz

REXOLITE DELAY LINE – FLAT

Utbyttbar Rørsåle og Kontaktsåle som er utmerket å bruke for inspeksjon av glassfiber eller karbonfiber.
Lydhastighet 2304 m/s
Dempning 0.33dB/mm (5MHz)
Hardhet solid
Materialtype Plastbasert
Akustisk impedans 2.5Mrayl

Kompatibel med:
• TRM-EA-1.50MHz (testet på vindturbinblader, GFRP rør)
• TRM-BE-2.50MHz
• TRM-AE-3.50MHz

CURVED DELAY LINE – WATER NOZZLE

Hard Kontaktsåle for kurvede overflater og passer for 2″/50mm, 4″/100mm, 8″/200mm, 12″/300m og 24″/600mm.
Sålen kan slipes for optimal tilpassing til underlaget. Forberedt for vann som koplingsmiddel.
Lydhastighet 1569 m/s
Dempning 0.33dB/mm (5MHz)
Hardhet 0.15dB/mm Shore A = 35
Akustisk impedans 1.55Mrayl

Kompatibel med:
• TRM-EA-1.50MHz (testet på vindturbinblader, GFRP rør)
• TRM-BE-2.50MHz
• TRM-AE-3.50MHz
• TRM-CH-6.00MHz
• TRM-DD-8.00MHz
• TRM-DC-10.00MHz

HARD CURVED DELAY LINE – REXOLITE

Hard Kontaktsåle for kurvede overflater og passer for 2″/50mm, 4″/100mm, 8″/200mm, 12″/300m og 24″/600mm.
Sålen kan slipes for optimal tilpassing til underlaget. Forberedt for vann som koplingsmiddel.
Lydhastighet 2304 m/s
Dempning 0.33dB/mm (5MHz)
Hardhet solid
Materialtype Plastbasert
Akustisk impedans 2.5Mrayl
Dimensjon: B x L x H / 40 x 40 x 12mm (uten monteringsbrakett)

Kompatibel med:
• TRM-EA-1.50MHz (testet på vindturbinblader, GFRP rør)
• TRM-BE-2.50MHz
• TRM-AE-3.50MHz
• TRM-CH-6.00MHz
• TRM-DD-8.00MHz
• TRM-DC-10.00MHz

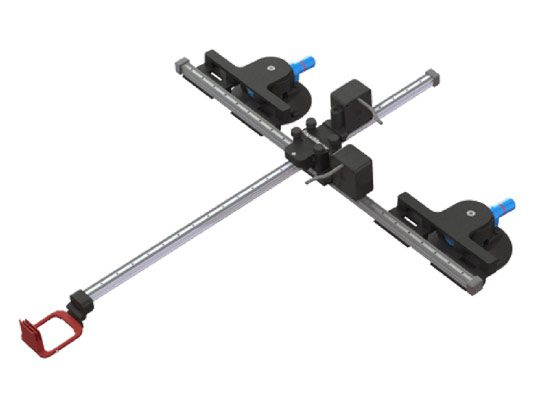

RAPID MAPPER

Et to-akset kodet scannerramme for gjennomføring av en hurtig frihånds scanning på et flat/ noe kurvet overflate, hvor rammen er fastmontert til overflaten ved hjelp at to sugekopper. Montering på mndre enn 3 minutter. X- og Y-koordinatene til TRM lagres live og data sendes automatisk til dolphicam2 programvaren. Et C-scan presenterer resultatet kontinuerlig.

Hastighet: Scanner 1m² på mndre enn 4 minutter
Inspeksjonsområde: 50 x 50cm
Vekt: 2 kg

GridTool

GridTool er et manuelt mekanisk posisjoneringssystem som gjør det lettere å inspisere et større område. Dette er en solid konstruksjon som sører for presis plassering. Verktøyet festes til overflaten ved hjelp av en eller to sugekopper. GridTool er lett og er derfor enkel å plassere i mange posisjoner. Sugekoppen kan også erstattes med bolder om dette er ønskelig. Passer for flate overflater.

Trinnvis scanning: 25 mm
Inspeksjonsområde: 50 x 50 cm
Vekt: 2 kg
