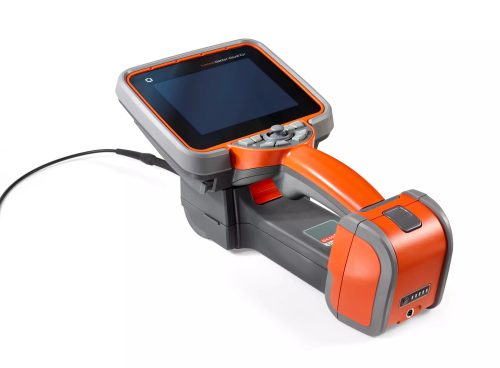

Mentor Visual iQ+ HD VideoProbe

Det allsidige videoskopet for krevende industrimiljøer

MViQ+ HD kombinerer kraften til et HD-inspeksjonskamera med integrerte tilkoblingsmuligheter, og gir deg avansert deteksjon i sanntid – tett på beslutningstaker. Med et bredt utvalg utskiftbare innføringsslanger og fleksible plattformkonfigurasjoner får du et inspeksjonsinstrument som sikrer grundige visuelle inspeksjoner og øker sannsynligheten for å oppdage kritiske detaljer.



Inspeksjon på helt ny måte

Med tilgang på avanserte analyser benytter MViQ+ datavisjon og maskinlæring for å øke datakvaliteten samtidig som inspeksjonstiden reduseres. Den nye talekommandofunksjonen lar inspektøren utføre måling, datadeling og mere uten å måtte berøre MViQ+ direkte.



MViQ+ START

MViQ+ ENHANCE

MViQ+ PRO

  • Berøringsskjerm
  • 40GB Internminne
  • MDI – Menu Directed Inspection
  • Sammenligningsmåling
  • Far Field Audio
  • 90-dagers Analytics Trial
  • START, pluss:
  • Utskiftbare innføringsslanger
  • 80GB Internminne
  • HD billedbehandling
  • Turning Tool 2.0
  • 1-års Analytics (Blade Counter, GasPower assist)
  • START og ENHANCE, pluss:
  • 160GB Internminne
  • 2-års Analytics (Blade Counter, GasPower assist)
  • Alle Probability of Detection (POD) målefunksjon



      Valg av målefunksjon

      Velg mellom Real3D Stereo, inkludert Stereomåling og Real3D Phase måling, og deretter velg en av de to Probability of Detection (POD) målefunksjonene som er inkludert i MViQ+ PRO. POD målefunksjoner inkluderer Variable high Dynamic Range, Adaptive Noise Reduction, Disortion Correction for bredt synsfelt, DarkBoost, Inverse+, Color Saturation, Long Exposure, hvitbalanse og bilde behandlingsparametre. POD målefunksjoner kan legges til modellene START og ENHANCE.

      POD Basic målefunksjon

      POD Advanced målefunksjon

      • Probability of Detection
      • 3D Stitching
      • Overlay
      • Basic målefunksjoner: lengde, punkt-til-linje, dybde, dybdeprofil, areal, vinkel og multi-segment.
      • BASIC, pluss:
      • Area Depth Profile
      • Radius Gauge
      • Auto Blade Tip Clearance
      • Auto Area
      • Surface Angle
      • Measurement Plane

      Robust design

      MViQ+ er konstruert med holdbarhet av militør kvalitet (MIL-STD) for å tåle påkjenningene på den industrielle arbeidsplassen. Man skal kunne stole på at din MViQ+ VideoProbe skal levere topp ytelse under selv de tøffeste miljøforhold.

      • MIL-STD-810H
      • MIL-STD-461G
      • Gruppe 1 klasse: EN61326-1, IEC CB Scheme, UL/EN/CASE-C22.2 61010-1, EC 62133, UN/DOT T1-T8, EU RoHS 2, EU RED Directive, ISTA 2G, UKCA
      • IP 65 (montert), IP55 (demontert)



         Allsidig instrument

        Utførelse av boroskopinspeksjoner i utfordrende miljøer krever dyktige inspektører. Valg av korrekt instrument har stor betydning for gjennomføring av inspeksjon og selve resultatet. MViQ+ kan tilpasses på mange måter: utskiftbare innføringsslanger, linser for optimalt bilde, guider og målemetoder.

        Spesielle innføringsslanger:

        • UV VideoProbe adapter kombinerer en UV lyskilde med MViQ+ i forbindelse med fluoriserende penetrantinspeksjoner. Se her.
        • LongSteer VideoProbe kan leveres med 30m arbeidslengde. Se her.
        • Boroskopadapter kobler MViQ+ med et stivt boroskop. Se her.
        • Innføringsslange med arbeidskanal er tilgjengelig med Ø6.2mm.

        Demoer

        Demoer som viser egenskaper med model og ulike funksjoner.

        Avansert 3D Inspeksjonsprogramvare

        Real3D måling kombinerer punktsky visualisering av overflaten, avansert måleteknologi og 3D Surface mask for å muliggjøre nøyaktige og repeterbare målebeslutninger. Velg mellom Real3D Stereo eller 3D Phase målefunksjoner som tillater måling uten å måtte bytte linser.

        Hver av disse teknologiene er kompatible med noen eller alle målefunksjonene som er nødvendig i ulike applikasjoner. De inkluderer grunnleggende funksjoner slik som Lenght, DepthPoint-to-Line og Aera, en også spesialiteststyper inkludert Missing CornerArea, Area Depth profile, Automatic Tip Blade Clearance og Radius Gauge. Bortsett fra ulike målemetoder tilbyr Real3D avanserte verktøy slik som Depth Assist og Measurement Plane for å øke nøyaktigheten av målingene ytterligere.

        Nyheter

        • Missing Corner: Måler arealet og kantlengdene til et manglende bladhjørne med 1 punkt som angir spissen og opptil 23 ekstra ounkter plassert langs butt kant. Nå kan inspektøren nøyaktig fastslå hvor mye materiale som har løsnet.
        • Surface Angle: Måler vinkelen mellom et referanseplan og et vinkelplan. For første gang på et boroskop kan vi nå bestemme deformasjon eller avbøyning av et kompressorblad for å gi en verdi i grader. Overflatevinkel bruker en enkel arbeidsflyt med 4 markører som ligner på dybde.
        • Auto Area: genererer masker hurtig for å kalkulere et område som spesifiseres.

        Se dokument: Real3D Measurement Handbook

        HD Resolution & 3D Image Stitching

        Denne modellen tilbyr måling med de mest avanserte 3D funksjonene, og gir mer nøyaktig måleresultater selv fra lengre avstander. 3D Stitching kombinerer individuelle bilder og tilknyttet punktsky til et større bilde som muliggjør måling av større skader på tvers av flere bilder i tillegg til ha muligheten til å nøyaktig lokalisere posisjonen til defekter i forhold til et fat punkt.

        • 2x raskere: Inspektører kan utnytte MViQ+ økte prosessorkraft for å kjøre flere funksjoner samtidig.
        • Økt bildeantall til 10: MViQ+ kan nå håndtere sammensatte bilder bestående opp til 10 bilder der det opprinnelige oppsettet hadde en grense på 5 bilder.
        • Optimalisert algoritmer for forbedret samsvarende punkter: Algoritmene forbedres kontinuerlig for å gi brukerne enda mer økt ytelse.

        DEMO: 3D Image Stiching on MViQ+

        Bruk datavisjon og maskinlæring for å forbedre konsistens og pålitelighet i inspeksjonsarbeidet, og øk den samlede kvaliteten på inspeksjonsresultatene. Mentor Visual iQ+ gjør det mulig å bruke analytiske modeller fra flere kilder.

        • Waygate Technologies-analyse: Gas Power-assist og Blade Counter er utviklet for å styrke inspeksjonspålitelighet og dataintegritet.

        • Tredjepartsanalyse: Tilgjengelig direkte på MViQ+. Brukere kan utnytte Aiir Innovations’ modeller for kommersielle flymotorer til feil- og defektdeteksjon.

        • Egendefinerte analyser: For kunder som utvikler egne analyser, muliggjør MViQ+ enkel utrulling til globale team.

        • Brukerveiledninger: Finnes i Resources-seksjonen for hver enkelt analyse, med informasjon om bruksområder, ytelsesparametere, operasjonsprosedyrer, ofte stilte spørsmål og mer.

        Nyheter

        Med fortsatt fokus på robust deteksjon og kategorisering er Gas Power-assist 5.0 nå tilgjengelig.

        • Analytiske modeller er oppdatert med flere treningsbilder fra industripartnere for å forbedre ytelsen.

        • Økt andel True Positives og redusert andel False Positives på et bredt spekter av gassturbiner innen luftfart og energiapplikasjoner.

        TrueSight™ gir en kombinasjon av høyoppløselig bildeopptak og behandlingsfunksjoner, presis optikk og en kraftfull pakke med proprietære bildeomforminger som gjør det mulig å ta bedre beslutninger ved visuell inspeksjon.

        Pakken med bildeomforminger er inkludert i Pro-pakken, og tilgjengelig for Start og Enhance.

        POD SW includerer følgende: Live 3D Stereo, Adaptive Noise Reduction (ANR), Dark Boost, Disortion Correction, Inverse+, Variable High Dynamic Range (VHDR) og Color Saturation.

        MVIQ+ leveres med InspectionWorks – en sikker og skalerbar skybasert inspeksjonsplattform som integrerer alle komponenter innen ikke-destruktiv testing, og omgjør data til nyttig innsikt for raskere og bedre beslutninger.

        • Gjør enhetene klare
          Få tilgang til et sentralt skyarkiv for å laste ned MDI, ADR eller medier direkte til enheten.

        • Start inspeksjonsplanen din
          Utfør inspeksjoner ved hjelp av standardiserte maler drevet av MDI (menu directed inspections).

        • Samle dataene dine
          Overfør data sømløst for enhetlig tilgang med Push2IW.

        • Utnytt AI
          Bruk dine egne eller våre ADR-algoritmer for å analysere og øke prosesserings­effektiviteten.

        • Programvareoppdateringer
          Koble til nettverket for å holde deg oppdatert med de nyeste funksjonene. Du kan komme i gang allerede i dag med en gratis InspectionWorks-konto.

        For å muliggjøre repeterbar bildeopptak av hvert blad i hvert trinn, gjør de oppdaterte protokollene det mulig for MViQ+ videoboreskopet og Sweeney Digital Turning Tool å utføre toveis kommunikasjon og dermed fullstendig automatisere rotasjonen av motoren. Tidligere kunne tidsforsinket bildeopptak føre til feil og unødvendig ventetid mellom stopp og bildeopptak. Nå leveres konsistente bilder på kortere tid.

        Tekniske spesifikasjoner
        MViQ+ START
        • Berøringsskjerm
        • 40GB Internminne
        • MDI – Menu Directed Inspection
        • Sammenligningsmåling
        • Far Field Audio
        • 90- dagers Analytics Trial
        MViQ+ ENHANCED
        • START, pluss:
        • Utskiftbare innføringsslanger
        • 80GB Internminne
        • HD billedbehandling
        • Turning Tool 2.0
        • 1-års Analytics (Blade Counter, GasPower assist)
        MViQ+ PRO
        • START og ENHANCE, pluss:
        • 160GB Internminne
        • 2-års Analytics (Blade Counter, GasPower assist)
        • Alle Probability of Detection (POD) målefunksjoner
