Rausch Comfort

Godt planlagt vedlikehold er en nøkkel for effektiv drift samt vil kunne holde vedlikeholdskostnadene nede. Ved å ta i bruk anerkjente inspeksjonsmetoder, vil man forebygge uforutsette driftsstans i produksjonen.

Oppsett

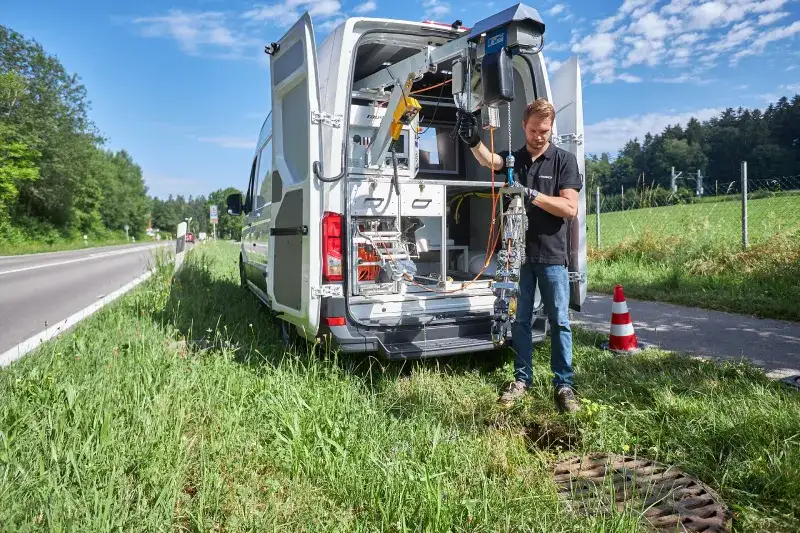

Rausch Comfort er en inspeksjonsbil med basis i ELKA 600 HD kombinert med Rausch-TAB. Med dette oppsettet vil man kunne gjennomføre rørinspeksjon av hovedledninger fra 100-3000mm med lengder opp til 300m. Dette systemet kan kombineres med traktorene FW135 (Ø135-3000mm) og FW90 (Ø100-600mm).

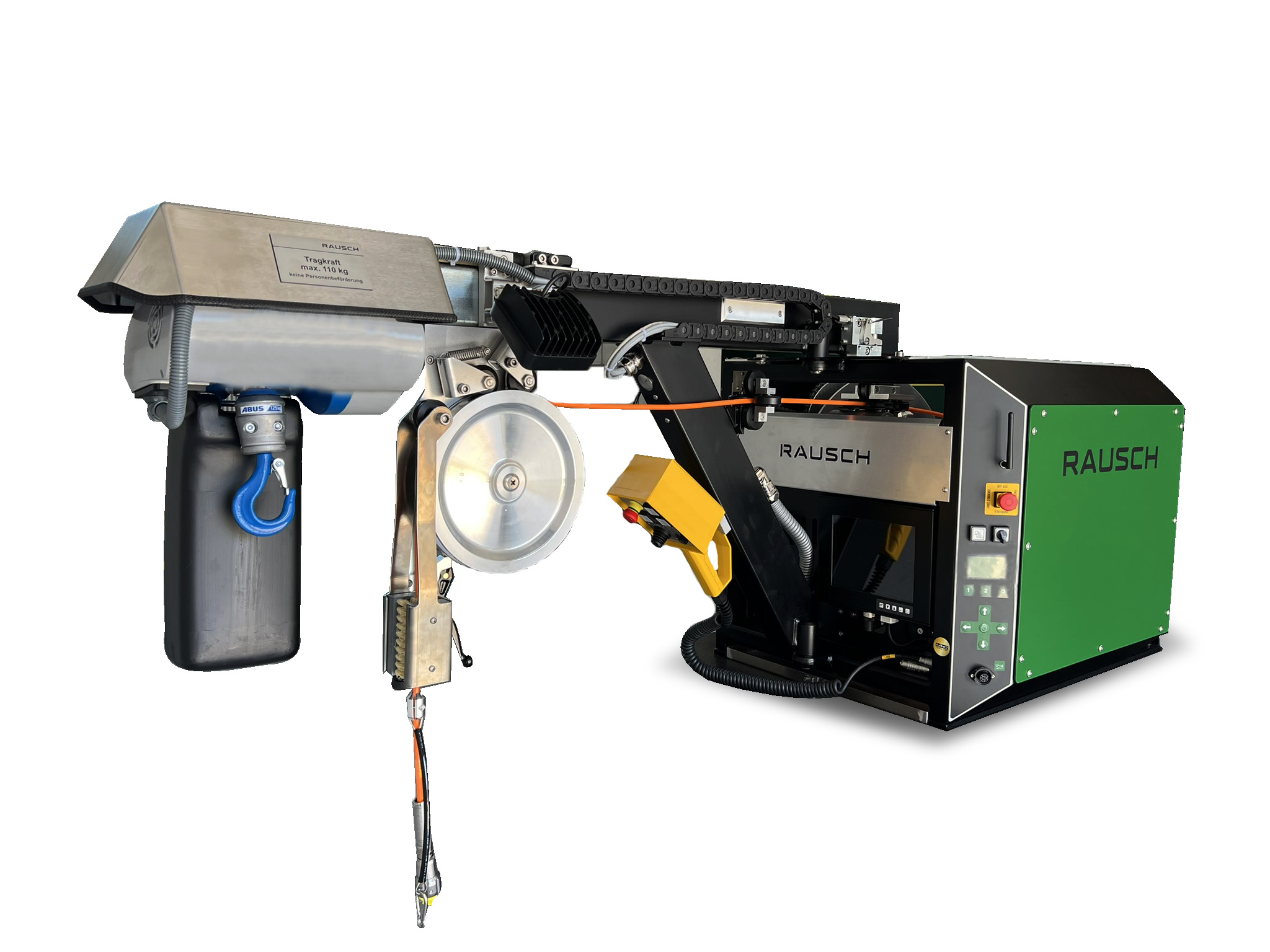

ELKA 600 HD

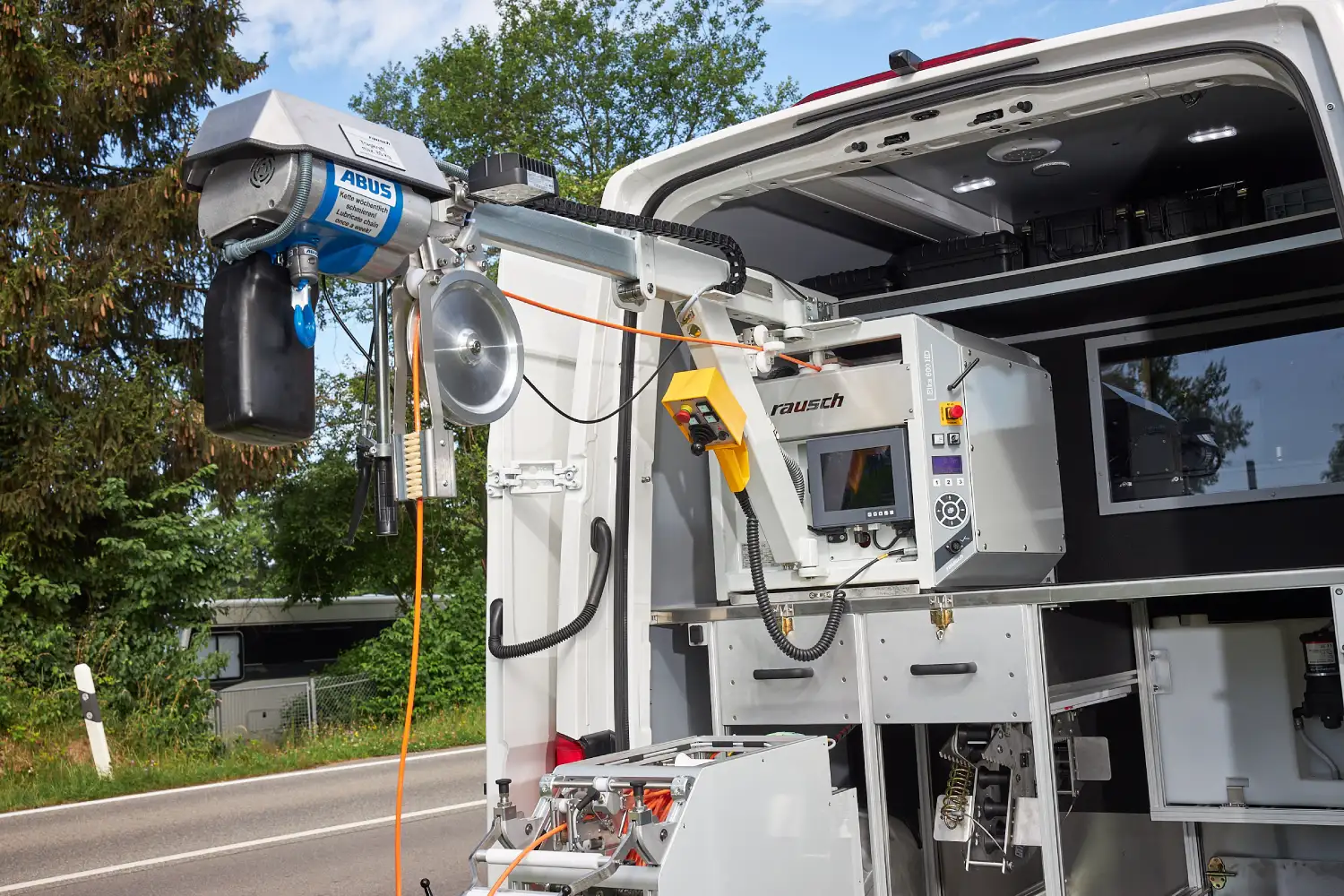

Den komplette kabeltrommelen er tilpasset for bruk i en inspeksjonsbil. Kabeltrommelen kombinert med styrepanelet Rausch-TAB har kapasitet på 300m kobberkabel. HD modellen har integrert 8″ LCD monitor og LED arbeidsbelysning. Takket være avrullingsmekanismen, teleskopisk svingarm og integrert kjedevinsj med en kjedelengde på 20m for løft og senking av kamera og traktor, er ELKA skreddersydd for ulike brukerkrav. Den styres med en fjernkontroll og sikres med en elektrisk trommelbrems. På forespørsel kan Rausch Premium utvides til også å inkludere kuminspeksjon.

FW135 inpeksjonstraktor

FW135 er tilpasset for inspeksjon av hovedledninger fra dimensjon fra 135mm til 3000mm. Denne traktoren er basis for flere typer påbygg slik som satelittinspeksjon. FW135 er tilpasset både for manuell og automatisk styrefunksjoner, trinnløs automatisk revers, hurtigkobling til kameraer, elektrisk heis, ryggekamera, hellingssensor, kontinuerlig trykkovervåkning, temperaturmåling, enkel og rask tilpasning til M-serie satelittsystem. Kan kobles til kamerahodene:

KS135 (Ø135-3000mm)

• pan/tilt kamerahode
• HD oppløsning: 1920 x 1080 pixels
• SD oppløsning:  > 530 TV linjer
• 2x laserdioder for måling
• 10x optisk zoom
• Trådløs tilleggsbelysning
• Justerbar rotasjonshastighet 2-75 rpm
• Kameralinse med automatisk blenderåpning og auto/manuell fokus

KS60(Ø100-600mm)

• pan/tilt kamerahode
• HD oppløsning: 1920 x 1080 pixels
• SD oppløsning:  > 530 TV linjer
• Manuell og automatisk fokus
• 2x laserdioder for måling
• Zoom
• Lokaliseringssender 33kHz og 512 Hz
• 3D sensor for LATRAS
• Intern trykkmonitorering

FW90 inpeksjonstraktor

FW90 eren allrounder med tre hjulaksler og høy vekt for optimal trekkraft. Takket være integrerte laserdioder kan KS60 kamerahodet bestemme rørdiameter. Traktoren er tilpasset for inspeksjon av rørledninger fra dimensjon fra 100mm til 600mm.  FW90 er tilpasset både for manuell og automatisk styrefunksjoner, trinnløs automatisk revers, 30° bend fra DN150, hurtigkobling til kameraer, mekanisk eller elektrisk heis, ryggekamera, hellingssensor, kontinuerlig trykkovervåkning, temperaturmåling og tilleggsbelysning. Enkelt hjulskifte. Kan kobles til kamerahodene:

KS40 (Ø75mm og oppover)

• pan/tilt kamerahode
• SD oppløsning:  > 420 TV linjer
• 90° bend fra 90mm
• Styrepinne
• 2x laserdioder for måling
• Robust kameralinse uten bevegelige deler
• 3D sensor for LATRAS

KS60(Ø100-600mm)

• pan/tilt kamerahode
• HD oppløsning: 1920 x 1080 pixels
• SD oppløsning:  > 530 TV linjer
• Manuell og automatisk fokus
• 2x laserdioder for måling
• Zoom
• Lokaliseringssender 33kHz og 512 Hz
• 3D sensor for LATRAS
• Intern trykkmonitorering

M-serie S Satelittinspeksjon

Med M-serien kan CCTV inspeksjoner av hovedledninger og grenrør utføres fra selve hovedledningen i en operasjon. Som ekstrautstyr kan alle moduler i M-serien leveres i Ex godkjent utførelse.

Satelittsystem PM135

• Rørdimensjon: 150-1200mm
• Traktormodell: FW135
• Kamerahode: KS40 eller KS60
• Grenrørsinspeksjon
• Funn og posisjonseringskamera ZKM 135
• Fremføringsmodul SKM 135
• Dreie posisjonseringsmodul PM 135

Satelittsystem PKM 200

• Rørdimensjon: 200-1800mm
• Traktormodell: FW135
• Kamerahode: KS40 eller KS60
• Grenrørsinspeksjon
• PKM 200 for presis posisjonering av satelittkamera

Oppfylle krav

For å møte disse utfordringene innen VA applikasjoner, må kravene fra Norsk Vann rapporten 234/2018 oppfylles. Der stilles det høye krav til personell, utstyr, utførelse og rapportering gjennom rørinspeksjon. Krav til utstyr og kvalitet er høy fordi resultatet fra inspeksjonen er grunnlaget for en tilstandsvurdering.

Modulært system

CCTV systemer fra Rausch er modulbaserte og tilpasses den gjeldende applikasjonen. Konfigurasjonen som velges kan enten være mobilt eller installeres i en bil/ henger. Videoteknologi i Full HD eller SD oppløsning.

Tilstandskontroll

Bruk av fjernoperert visuelle inspeksjonsteknikker RVI (Remote Visual Inspection) eller utstyrsassistert visuell inspeksjon gjør det mulig å skaffe verdifull og i enkelte tilfeller kritisk informasjon om skader eller aktuell tilstand. I enkelte saker kan alternativet være tidkrevende, risikabel og kostbar oppgraving/riving og demontering.

Andre steder eksisterer heller ikke denne muligheten. Moderne inspeksjonsmetoder «tjener» eller sparer derfor utstyrs eiere for store kostnader ved å tidlig oppdage feil, men kanskje enda mer når det kan dokumentere at kostbare inngrep ikke er nødvendig.

Flerbruksmuligheter

Rausch har gjort det mulig å gjennomføre flere type oppgaver med samme CCTV system. Styrepanelet kan kobles til både traktor og stakekamera i tillegg til gjennomføring av kuminspeksjon og lekkasjetest. Kamerahodene er ombyttbare og inkluderer mange ulike funksjoner for å møte mange krav. Dette er kostnadssparende.
