Rausch Basic traktorsystemer

Godt planlagt vedlikehold er en nøkkel for effektiv drift samt vil kunne holde vedlikeholdskostnadene nede. Ved å ta i bruk anerkjente inspeksjonsmetoder, vil man forebygge uforutsette driftsstans i produksjonen.

Oppfylle krav

For å møte disse utfordringene innen VA applikasjoner, må kravene fra Norsk Vann rapporten 234/2018 oppfylles. Der stilles det høye krav til personell, utstyr, utførelse og rapportering gjennom rørinspeksjon. Krav til utstyr og kvalitet er høy fordi resultatet fra inspeksjonen er grunnlaget for en tilstandsvurdering.

Modulært system

CCTV systemer fra Rausch er modulbaserte og tilpasses den gjeldende applikasjonen. Vi kan levere Omicron som er et kompakt system som kombinerer stakekamera og traktorløsning. Videoteknologi i Full HD oppløsning.

Flerbruksmuligheter

Rausch har gjort det mulig å gjennomføre flere type oppgaver med samme CCTV system. Styrepanelet kan kobles til både traktor og stakekamera i tillegg til gjennomføring av kuminspeksjon og lekkasjetest. Kamerahodene er ombyttbare og inkluderer mange ulike funksjoner for å møte mange krav. Dette er kostnadssparende.

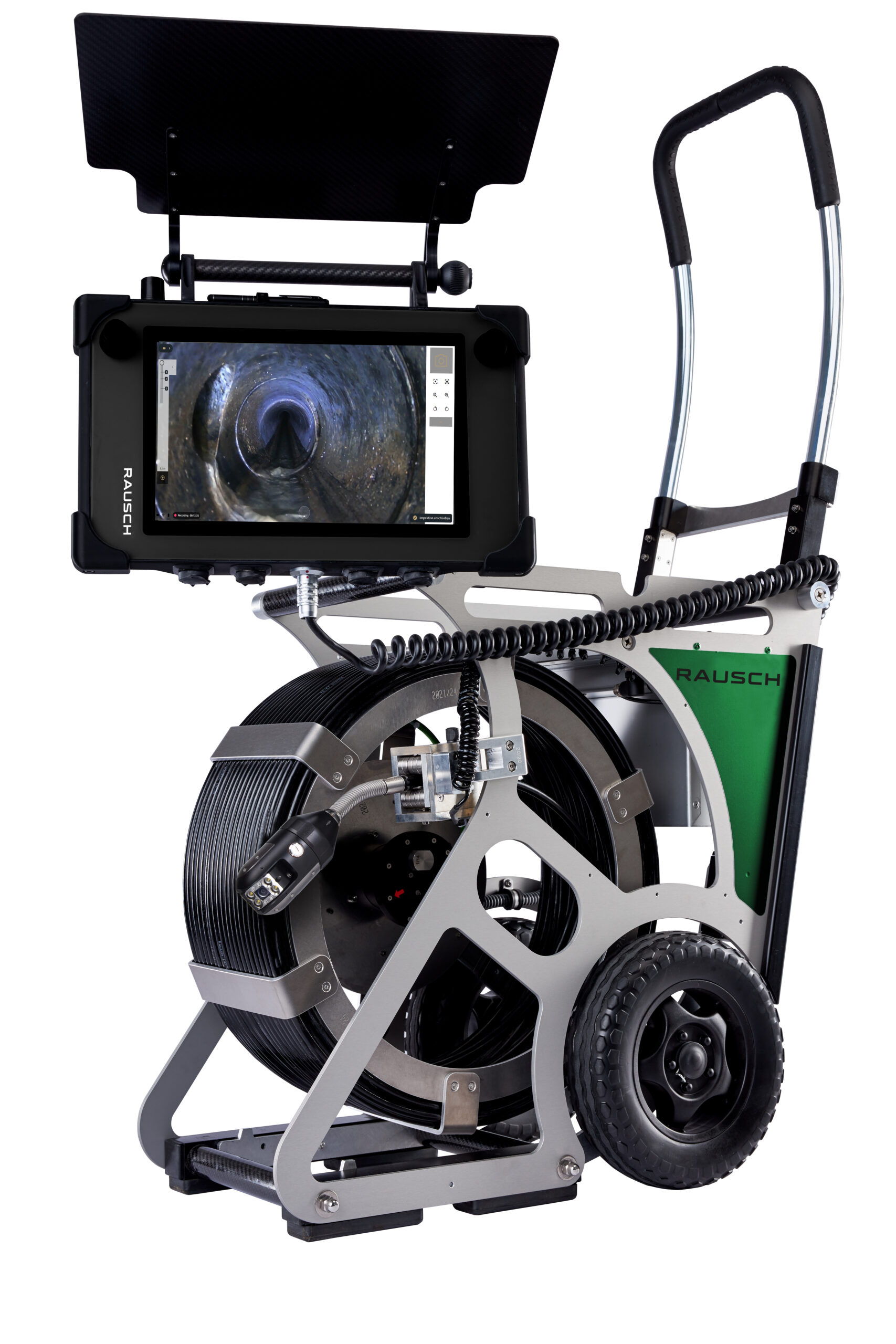

Omicron inspeksjonskamera

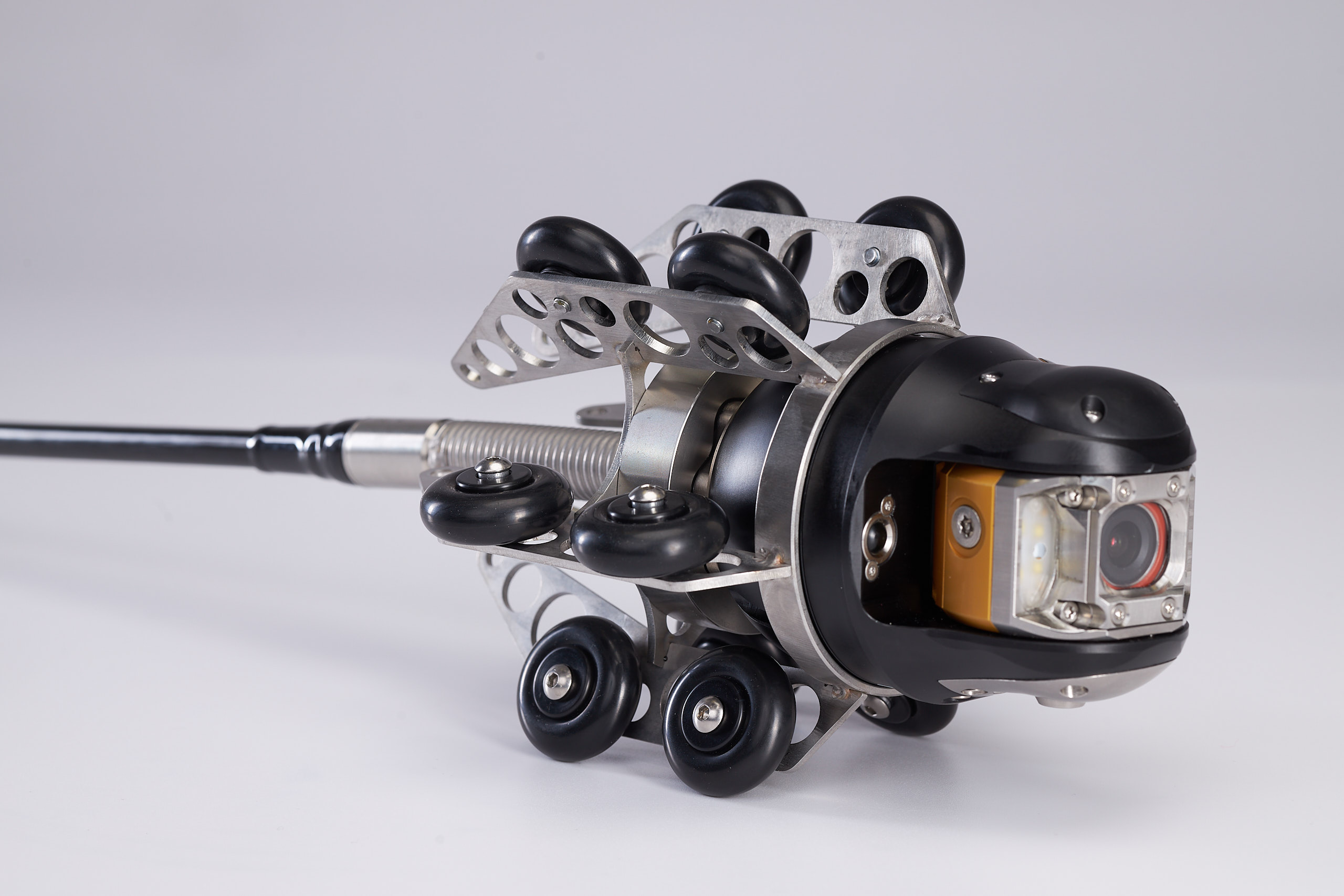

Dette systemet har utskiftbare “quick-release” tromler hvor man enten kan gjennomføre en inspeksjon ved hjelp av stakekamera eller en traktor. Traktoren kobles til en manuell kabeltrommel med håndbrems, meterteller og kapasitet opp til 200m kabel.

Traktoren har 6 hjul, og entrer rørdiamtetre fra Ø100mm hvor den også inkluderer elektrisk heis og ryggekamera. Dreie/sving kamerahode tilpasset hele rangen med HD oppløsning, manuell og automatisk fokus, 2 x laserdioder, zoom, inkluderer peilesender (33KHz og 512Hz) og 3D sensor. Stort utvalg av hjultyper for rørdiameter fra Ø100mm til Ø600mm. Det er enkelt å skifte hjul.

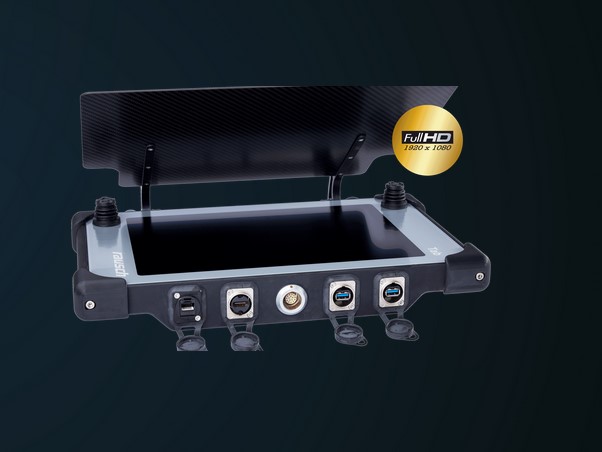

Rausch-TAB styrepanel kan også kobles til Omicron systemet. Inkluderer kontrollknapper, stor 12″ berøringsskjerm, HDMI utgang, USB utganger, Ethernet tilkobling og strømkontakt. Enheten er Windowsbasert. PipeCommander programvaren er modulbasert og tilpasses ønsket behov. Programvaren er på norsk.

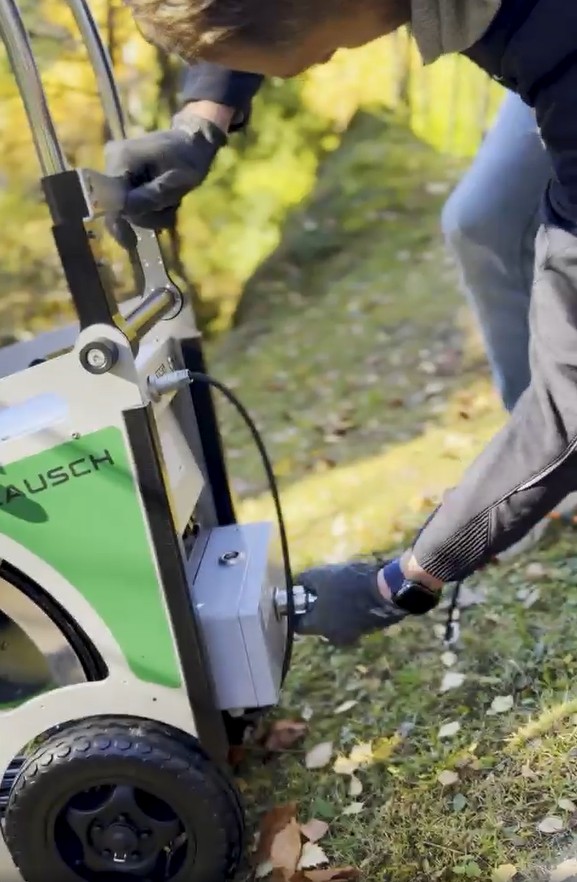

Omicron rammeverk inkluderer store transporthjul og sammenleggbart håndtak. Brakett for Rausch-TAB styrepanel.

Omicron kan også leveres som EX godkjent enhet.

Tekniske spesifikasjoner

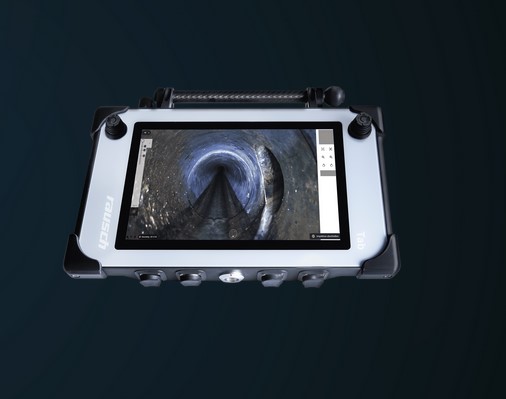

Rausch TAB styrepanel Full HD oppløsning
IP64
Berøringsskjerm 12,1”
Konfigurerbar OSD
Video- og bildefunksjon

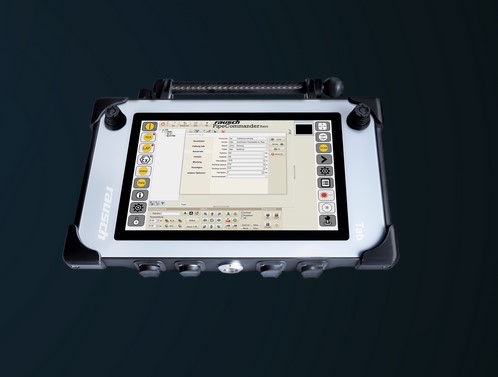

PipeCommander Basic programvare for generering av PDF rapporter
USB og WiFi tilkobling
Mulighet for WLAN tilkobling
Joystick for styring av traktor
Brakett for styrepanel
Solvisir
Lader

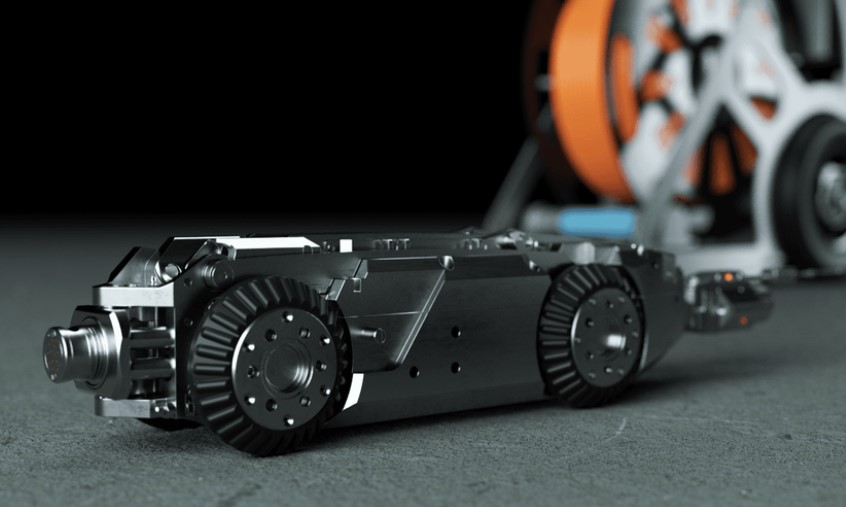

C90 traktor Styrbar
Arbeidsområde fra DN100 til DN600
Dimensjon: 361x95x73mm
Vekt: 7kg
3 x akseldrevet
Hurtigkobling til kamera med kardangledd med integrert trekksensor
Kropp av forniklet messing
Konstant trykkontroll
Tilkobling for ekstern belysning
Tilgjengelige kamerahoder: KS 60 HD/DB og KS 40

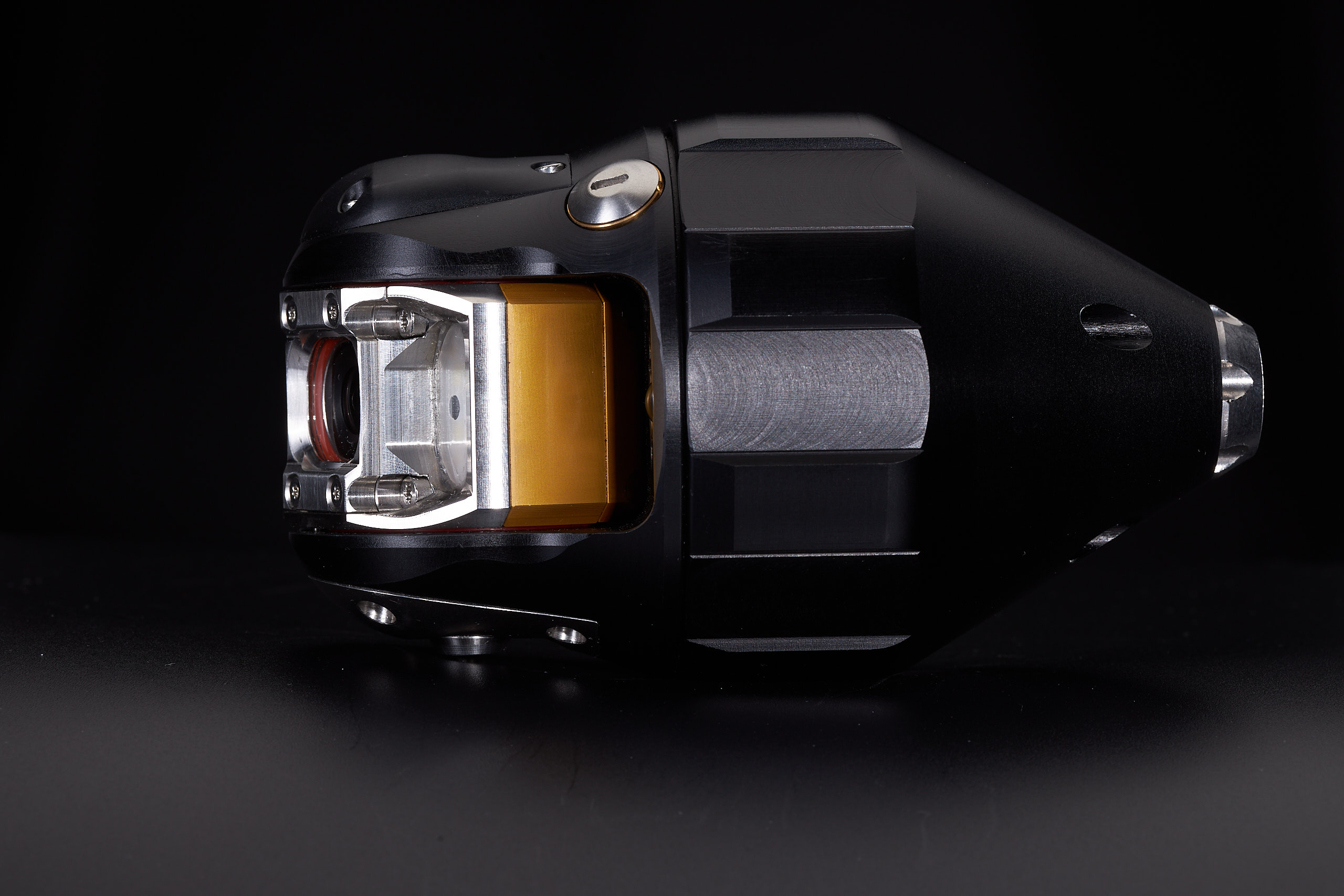

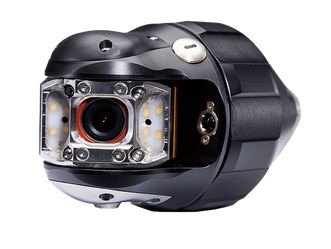

KS 60 HD kamerahode Full HD kvalitet
Passer for rørdimensjoner fra DN100
Kan kobles til både C90 og Omicron stakekabel
Dreie/sving kamerahode med hurtigkobling
Uendelig rotasjon/ dreieområde 280°
2 laserdioder for målefunksjoner
Autofokus
Integrert gyrofunksjon
2 x Zoom
1080 TV linjers oppløsning
Integrert peilesender 33kHz og 512 Hz
LED power belysning
Konstant trykkkontroll
Nitrogen påfylling
Dimensjon: Ø76mm, L:125mm
Vekt: 680g
Omicron Kobles til Rausch-Tab styrepanel
Kobles til C90 traktor og kamerahode
Tilgjengelige kamerahoder: KS 60 HD/DB, KS 40 og SAT 42
Manuell kabeltrommel med 200m fleksibel kabel
Manuell kabeltrommel med 80m/ 60m stakekabel
Store hjul for god støtte
Sammenleggbart håndtak
Batteridrevet og kan kobles til nettspenning
Kabeltrommel kan byttes ut med en stakekabel som igjen kobles direkte til KS 60 HD kamerahode
Kan spesifiseres for godkjenning i EX sone
